Lichtgitter

Lichtgitter gelten als innovative Sicherheitskomponenten und werden zur berührungslosen Absicherung von Industrietoren oder bewegten Maschinenteilen eingesetzt. Mit einer Reihe von Lichtstrahlen ausgestattet, ist ein Lichtgitter dazu imstande, Bewegungen oder Veränderungen im Bereich des Tores zu erfassen. Wird ein Gegenstand in der Toröffnung detektiert, erhält die Torsteuerung ein entsprechendes Signal und die Torbewegung wird gestoppt.

Moderne Lichtgitter für Tore können Schaltleisten und Lichtschranken vollständig ersetzen und können, je nach Lichtgitter-Version und -Zertifizierung, zur alleinigen Absicherung der Anlage eingesetzt werden. Sie werden bei der Neuinstallation ebenso verwendet wie in der Nachrüstung bestehender Toranlagen.

CEDES GridScan /Pro Lichtgitter 2500mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

Bestseller

CEDES GridScan /Pro Lichtgitter 2500mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

349,00 €*

zzgl. MwSt.

Auf Lager

CEDES GridScan /Pro Lichtgitter 1960mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

Bestseller

CEDES GridScan /Pro Lichtgitter 1960mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

349,00 €*

zzgl. MwSt.

Auf Lager

FRABA VITECTOR RAY-LG 3522 Lichtgitter 2438mm OSE- oder Transistor-Ausgang

Abgekündigt

FRABA VITECTOR RAY-LG 3522 Lichtgitter 2438mm OSE- oder Transistor-Ausgang

Lieferzeit: nicht lieferbar

FRABA VITECTOR RAY-LG 3520 Lichtgitter 2078mm OSE- oder Transistor-Ausgang

Abgekündigt

FRABA VITECTOR RAY-LG 3520 Lichtgitter 2078mm OSE- oder Transistor-Ausgang

Lieferzeit: nicht lieferbar

Hörmann Lichtgitter HLG Sender und Empfänger Länge 2500 mm

593,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

CEDES GridScan/Pro SY-2320-21 Lichtgitter 2320mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

399,00 €*

zzgl. MwSt.

Auf Lager

CEDES GridScan/Pro SY-2000-20 Lichtgitter 2000mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

395,00 €*

zzgl. MwSt.

Auf Lager

CEDES GridScan/Pro SY-560-12 Lichtgitter 560mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

415,00 €*

zzgl. MwSt.

Auf Lager

CEDES GridScan/Pro SY-2000-44 Lichtgitter 2000mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

435,00 €*

zzgl. MwSt.

Lieferzeit: 6-10 Arbeitstage

CEDES GridScan/Pro SY-2500-52 Lichtgitter 2000mm Schutzfeldhöhe PNP/ NPN oder OSE/ FSS Ausgang

459,00 €*

zzgl. MwSt.

Lieferzeit: 6-10 Arbeitstage

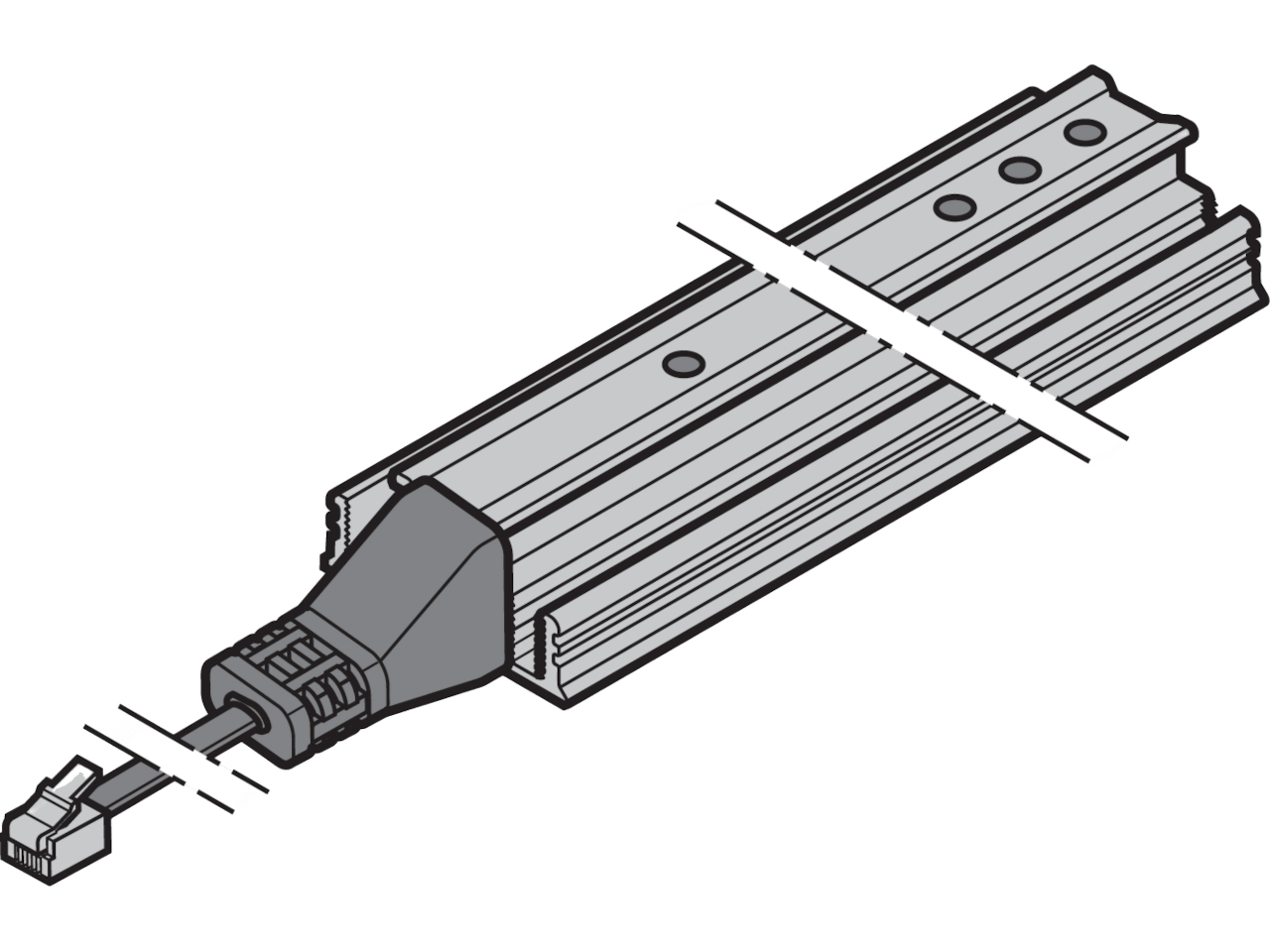

Hörmann Lichtgitter HLG-550 Sender Länge 550 mm

254,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

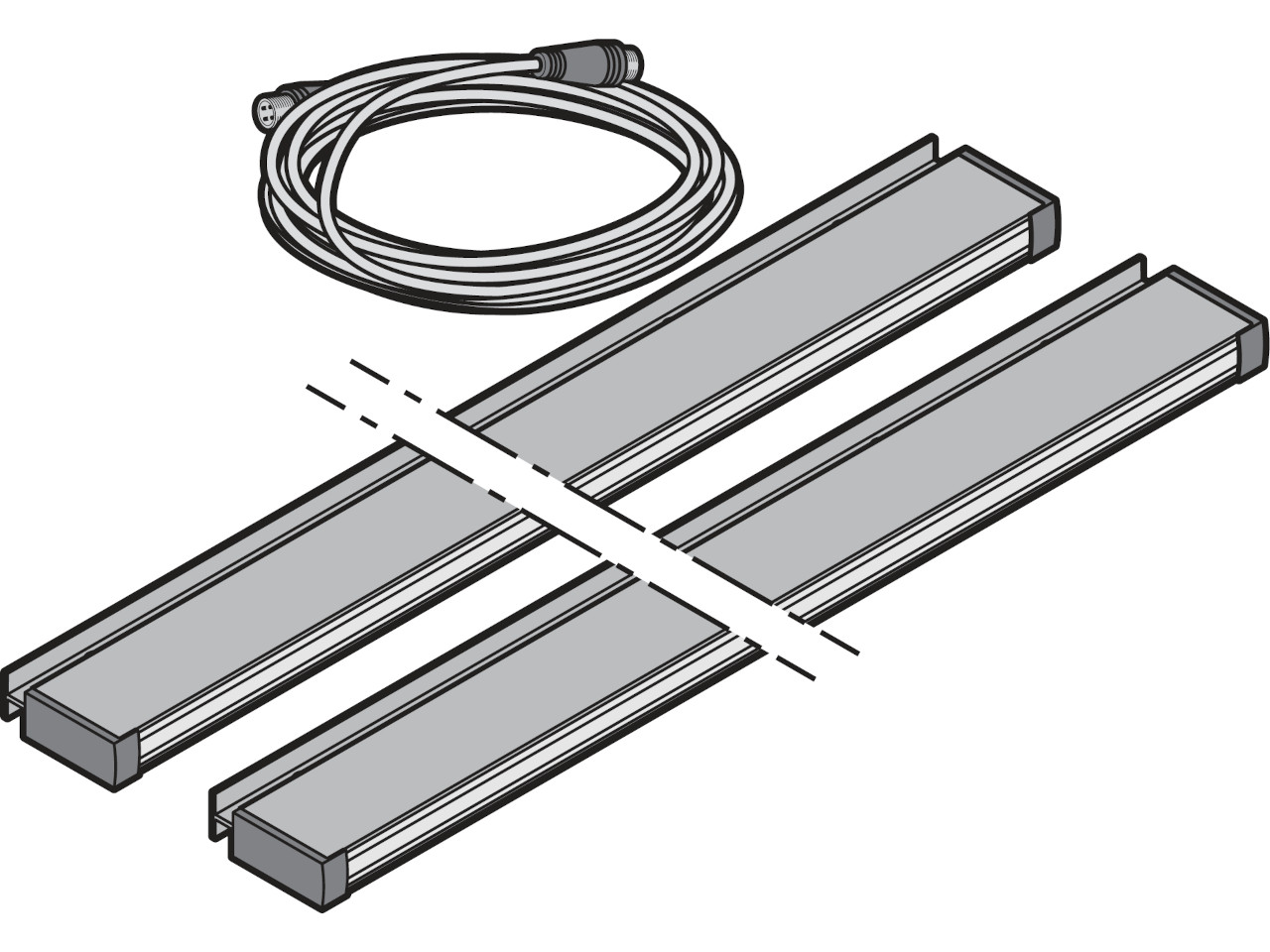

Hörmann Lichtgitter ILG

611,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

Hörmann Lichtgitter HLG Sender Länge 2500 mm

363,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

Hörmann Lichtgitter HLG Empfänger Länge 2500 mm

342,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

Abgekündigt

FRABA VITECTOR RAY-LG 1124 Lichtgitter 2590mm Halbleiterausgang Kreuzstrahlen

Lieferzeit: nicht lieferbar

Abgekündigt

FRABA VITECTOR RAY-LG 2524 Lichtgitter 2590mm OSE-Ausgang

Lieferzeit: nicht lieferbar

Abgekündigt

FRABA VITECTOR RAY-LG 2124 Lichtgitter 2590mm OSE-Ausgang Kreuzstrahlen

Lieferzeit: nicht lieferbar

FRABA VITECTOR RAY-LG 2520 Lichtgitter 1830mm OSE-Ausgang

Abgekündigt

FRABA VITECTOR RAY-LG 2520 Lichtgitter 1830mm OSE-Ausgang

Lieferzeit: nicht lieferbar

Hörmann Lichtgitter ELG 1490 mm

1.272,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

FRABA VITECTOR RAY-LG 2120 Lichtgitter 1830mm OSE-Ausgang Kreuzstrahlen

Abgekündigt

FRABA VITECTOR RAY-LG 2120 Lichtgitter 1830mm OSE-Ausgang Kreuzstrahlen

Lieferzeit: nicht lieferbar

Hörmann Lichtgitter HLG-550 Empfänger Länge 550 mm

282,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

Hörmann Lichtgitter HLG-550 Sender und Empfänger Länge 550 mm

488,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

Hörmann Lichtgitter ELG 2150 mm

1.567,00 €*

zzgl. MwSt.

Lieferzeit: 3-5 Arbeitstage

Abgekündigt

FRABA VITECTOR RAY-LG 1524 Lichtgitter 2590mm Halbleiterausgang

Lieferzeit: nicht lieferbar

Schutzfeldhöhe von Lichtgittern

Die Angabe der Schutzfeldhöhe von Lichtgittern bezieht sich auf die vertikale Höhe des Schutzbereichs, der von einem Lichtgitter abgedeckt wird. Diese Schutzfeldhöhe ist entscheidend für die wirksame Überwachung des Bereichs, durch den das Tor oder die Maschine sich bewegt. Zur Absicherung von Toren muss normgerecht mindestens ein Bereich von 2500mm gemessen ausgehend vom Boden der Toranlage überwacht werden. An Toren mit einer Torhöhe von unter 2500mm muss der gesamte Bereich des Torlaufs überwacht werden.

Lichtgitter mit Tor-Blanking-Funktion

Bei Zulauf des Tores bewegt sich das Torblatt in den Überwachungsbereich des Lichtgitters. Um eine hierdurch mögliche Erfassung des Torblatts durch das Lichtgitter, und eine dadurch ausgelöste Reversierung des Tores, zu vermeiden, verfügen einige Modelle über eine so genannte Tor-Blanking- oder Muting-Funktion. Hierbei erkennt eine Logik das Einfahren des Torblatts in den Überwachungsbereich und unterscheidet zwischen dem Torblatt und einem möglichen Objekt im Bereich des Torlaufs. Diese Funktion erlaubt es, dass ein entsprechend ausgestattetes Lichtgitter auf der gleichen Ebene mit dem Torblatt installiert wird. Dies ist z.B. bei der Montage des Lichtgitters in der Führungsschiene von Schnelllauftoren oder Rolltoren der Fall.

Einsatzbereiche für Lichtgitter

Absicherung von Industrietoren

Besonders häufig kommen Lichtgitter an Industrietoren zu Einsatz. Diese besonders schweren Tore, mit regelmässiger Frequentierung durch Personal oder Maschinen werden oft berührungslos, also z.B. mit Hilfe eines Lichtgitters abgesichert. Lichtgitter lassen sich an dem besonders beliebten Sektionaltoren recht einfach installieren und können hier auch gut nachgerüstet werden. Aber auch an Schnelllauftoren oder Rolltoren kommen Lichtgitter häufig zum Einsatz. Hierbei werden dann Lichtgitter mit der oben beschriebenen Tor-Blanking-Funktion eingesetzt.

Zutrittskontrolle und Sicherheitssystemen

Lichtgitter werden in Sicherheitssystemen für Zutrittskontrollen eingesetzt, um den Zugang zu bestimmten Bereichen zu überwachen. Sie können auch als Teil von Alarmsystemen dienen, um unerlaubte Zugriffe zu detektieren.

In Logistik und Lagerhaltung

In Lager- und Logistikanwendungen werden Lichtgitter genutzt, um den Zustand der Regalbereich zu überwachen. Zudem können Lichtgitter in Verbindung mit Fördersystemen eingesetzt, um die Bewegung von Waren zu überwachen und um Kollisionen zu verhindern.

Lichtgitter in Förderanlagen

Auch in Förderanlagen spielen Lichtgitter eine entscheidende Rolle: Neben der Sicherheit liegt hier der Fokus auf größtmöglicher Effizienz sowie auf einer möglichst automatisierten Steuerung des Materialtransports. Kollisionen und Staus können dank des Einsatzes von Lichtgittern vermieden werden.

Maschinen- und Anlagenschutz mit Lichtgittern

Als Schutzeinrichtungen an Maschinen und Anlagen helfen Lichtgitter dabei, Gefahrenbereiche zu überwachen. Im Falle einer Unterbrechung sollen sie eine sofortige Abschaltung der Anlage auslösen. Neben der Unfallverhinderung soll der Einsatz von Lichtgittern die Qualität der Verarbeitung gewährleisten.

Lichtgitter an Aufzügen oder Rolltreppen

In öffentlichen Gebäuden und Einkaufszentren werden Lichtgitter in Aufzugs- und Rolltreppensystemen verwendet, um sicherzustellen, dass sich keine Personen im Schließbereich der Türen oder Mechanismen befinden.

In der Automobilindustrie

In der Automobilindustrie werden Lichtgitter eingesetzt, um den sicheren Betrieb von Montagelinien einzuhalten. Sie dienen zudem dazu, Roboter in Schweiß- und Montageprozessen zu überwachen.

Hörmann Lichtgitter

Das Lichtgitter HLG von Hörmann wurde speziell für den Einsatz an Toren des Herstellers entwickelt. Es ist kompatibel zu vielen Torsteuerungs-Modellen von Hörmann und bietet eine einfache Installation und Integration. Die Lichtgitter-Version 638467 mit einem Schutzbereich von 2500mm ist besonders an Industrietoren sehr verbreitet.

Unsere Video-Empfehlung: Lichtgitter GridScan Pro von CEDES

Zur Absicherung von automatischen Toranlagen empfehlen wir das Lichtgitter GridScan Provon CEDES. Speziell zur Nachrüstung an Toranlagen mit einer älteren Torsteuerung ohne OSE/ FSS-Schnittstelle kann das Lichtgitter mit einem Auswertegerät OSE-C 2300 von Vitector by CEDES installiert werden.

In unserem Video erfahren Sie mehr über die technischen Eigenschaften und Funktionen dieses Lichtgitters.
